天然气泄漏报警器之控制器：
天然气泄漏报警器产品概述

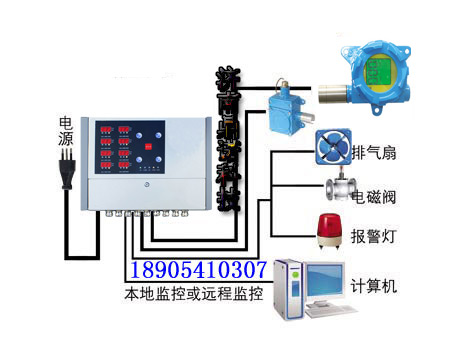

       天然气泄漏控制器对天然气气体探测器产生的数字信号进行采样，经内部单片机的数据处理后，能实时显示探测器的浓度、状态（声光报警）、物理地址等信息，并输出控制信号。具备完善的故障自检测功能，可实时显示系统和子地址的故障部位和类型（声光报警）。
       天然气泄漏报警器设计遵循的国家标准为GB16808-2008，与传统产品相比，具有时钟显示、报警时间查阅、自主设定、零点漂移归位等新功能，且系统外型美观、显示界面直观、清晰度高、各个功能操作均有相应的图标相配合，操作非常简单，整个产品设计采用集中控制，便于查询、维护。
天然气泄漏报警器主要特点
◆ 测量精度高
     控制器的CPU采用高速高档单片机，运算速度快、精度高、可靠性强，能够快速精确地处理系统任务，保证系统的可靠性。
◆ 系统设计
     系统采用模块化结构设计，便于系统的维护处理。
◆ 混合配置
     实现可燃与有毒气体探测器在同一系统的混合配置。
◆ 安装简便
     通讯方式为三线制，安装极为简单，可操作性强，安装材料成本降低百分之二十以上。
◆ 多种信号输出
     可输出4-20mA标准电流信号，485串口通讯接口，2组报警无源继电器触点信号输出。
◆ 维护方便
     整个产品设计采用模块化结构设计，便于系统组合和维护。
天然气泄漏报警器技术参数
认证
◆ 公安部消防电子产品合格评定中心
◆ 应用标准：GB16808-2008
电气
◆ 供电电源：195～235VAC/50～60Hz
◆ 大电流：350mA@220V AC（包括继电器动作，报警）
◆ 控制输出：继电器AC200V/5A（2个无源常开常闭点）
◆ 接线端子：60×螺丝端子，适合导线截面积0.5-2.5mm2
◆ 接线方式：三线制3*0.75三色护套线结构
◆ 安装方式：壁挂、盘装式或机柜式
◆ 重        量：≤4.5kg
◆ 外形尺寸：370mm(L)×305mm(W) ×90mm(H)
环境
◆ 工作温度：-20℃~60℃
◆ 工作湿度：≤95%RH（无凝露）
◆ 压力范围：86～106kPa
◆ 传输距离：≤1200m
显示报警
◆ 显示单位：（易燃易爆气体）为%LEL
                         （有毒有害气体）为ppm
◆ 报警方式：声光报警
◆ 报警音量：≥75dB
天然气泄漏报警器产品安装
◆ 配套使用的探测器：DN-T1000-F、DN-T2000-T型天然气气体探测器；
◆ 连接探测器的数量：可连接7~60只气体探测器；
◆ 与气体探测器接线方式：三线制3*0.75mm23色双绞

◆ 天然气气体报警控制器为非防爆的产品应安装在监控室或室内安全区域或无爆炸性气体的环境下，采用壁挂式安装；
◆ 安装选择合理的安装高度，方便操作即可，不可太低，避免对人身的意外伤害，要求墙面要牢固、平整。
天然气泄漏探测器：
 天然气泄漏报警器产品概述
        天然气泄漏报警器是一种无显示、数字信号输出的可燃、有毒气体防爆型探测器，每只气体探测器，只针对一种气体检测。
       天然气泄漏探测器在工业气体泄漏检测报警装置中，是工业用可燃气体及有毒气体安全检测仪器。它可以固定安装在有被测气体泄漏的室内、外危险场所。起到现场监测的作用，若监测位置有可燃气体或者有毒气体泄露时，气体探测器会在第一时间，把现场泄露的易燃、易爆气体或者有毒气体浓度数据，传输给气体报警控制器，由气体报警控制器进行数据处理。本产品设计遵循的国家标准为GB15322.1-2003。
天然气泄漏报警器主要特点
◆ 测量准确
     传感器使用进口敏感元件，具有精确度高，互换性强，可靠性高等特点。
◆ 数字信号
     与模拟信号4-20mA标准电流信号相比，调换前无需先进行调试，可随时随意调换气体探测器的位置，维护更方便。优点准确率高，传输距离较远，抗干扰好。
◆ 工业化系统对接
     可根据用户需要随时调整信号输出，以便与DCS、PLC等工业自动化系统的工程连接。
◆ 隔爆型防爆
     可用于工厂条件的1、2区危险场所。
◆ 维修方便
     内部机芯采用组件形式，现场维修只需更换组件即可完成。
◆ 探测器结构
     气体探测器外壳采用压铸铝材质，双腔体结构设计，避免了意外进水、近尘、抗腐蚀，而产生的故障现象，体积小，安装方便。
◆ 传感器保护
     传感器探测头部分采用不锈钢材质，有效的起到防腐蚀的作用；传感器的过滤网为不锈钢颗粒，透气度良好。
天然气泄漏报警器技术参数
认证
◆ 防爆认证：Exd II CT6
◆ 型式认可：消防电子产品合格评定中心
◆ 应用标准：GB15322.1-2003
电气
◆ 供电电源：DC12V-30V
◆ 信        号：数字信号
◆ 接线端子：3X螺丝端子 适合导线截面0.5~2.5mm2
◆ 连接电缆：3×1.0mm2
◆ 接线方式：三线制
◆ 测量精度：±5%F.S
◆ 响应时间：小于30s
环境
◆ I P 等 级：IP65
◆ 温度范围：-40℃ ~ 65℃（催化燃烧式）| -40℃ ~ 65℃（电化学式，非长期）
◆ 湿度范围：10~95%RH（无凝露）
◆ 压力范围：86~106KPa
◆ 存储温度：-40℃~+65℃
◆ 传输距离：≤1200m
检测
◆ 检测气体：易燃易爆%LEL | 有毒有害ppm
◆ 检测方式：自然扩散式
◆ 检测范围：12-15m2
天然气泄漏报警器产品安装
◆ 主体材料：压铸铝材质
◆ 防尘罩材料：不锈钢防尘网
◆ 防爆连接螺纹：G1/2″
◆ 重        量：1.5kg
◆ 安装方式：固定支架、管装、墙壁装
◆ 外形尺寸：126mm（L）×93mm（W）×62mm（H）
◆ 天然气泄漏气体探测器应安装在气体易泄漏场所，具体位置应根据被检测气体相对于空气的比重决定。
    1、当被检测气体比重大于空气比重时，气体探测器应安装在距离地面(30～60)cm处，且传感器部位向下。
    2、当被检测气体比重小于空气比重时，气体探测器应安装在距离顶棚(30～60)cm处，且传感器部位向下。
◆ 固定式气体探测器针对气体一对一检测。
◆ 检测范围：12-15平方，可燃气体使用催化燃烧式传感器（%LEL），有毒气体使用电化学式传感器(ppm、10ppm)。
◆ 为了正确使用气体探测器及防止气体探测器故障的发生，请不要安装在以下位置：
    1、直接受蒸汽、油烟影响的地方；
    2、给气口、换气扇、房门等风量流动大的地方；
    3、水汽、水滴多的地方（相对湿度≥95%RH）；
    4、温度在-40℃以下或65℃以上的地方；
    5、有强电磁场的地方。
